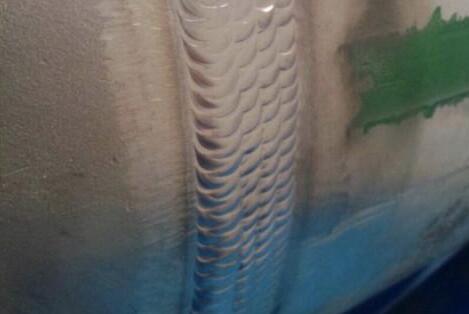

電焊、氣保焊和氬弧焊的區(qū)別？電焊是最古老最原始的，似乎包括了全部，其實(shí)只是焊接的一種，現(xiàn)在大型機(jī)械廠已經(jīng)淘汰不用了，完全被氣保焊所代替，因?yàn)殡姾笚l能的氣保焊也能，不能的氣保焊也能，而且效率，質(zhì)量，操作方法，作業(yè)環(huán)境，成本都比電焊高一個(gè)檔次；氬弧焊和氣保焊操作性質(zhì)差不多，區(qū)別是氣保焊保護(hù)氣體是二氧化碳，氬弧焊則是氬氣（空氣中的稀有氣體），氬弧焊專門(mén)焊接鋁材，不銹鋼等（未生小孩的男子別操作，殺精的，易引起精子畸形，一般都是女生或者不要小孩的男人操作），而氣保焊適用于焊接一般鋼材。我懂得也很片面，不知道能不能幫到你。



手弧焊：使用焊鉗夾住焊條進(jìn)行焊接的方法；手工電弧焊，簡(jiǎn)稱手弧焊。它利用焊條與工作之間建立起來(lái)的穩(wěn)定燃燒的電弧，使焊條和工件熔化，從而獲得牢固的焊接接頭。

在焊接過(guò)程中，藥皮不斷地分解、熔化而生成氣體及熔渣，保護(hù)焊條端部、電弧溶池以及其附近區(qū)域，以防止熔化金屬氧化，焊條芯棒也在電弧作用下不斷熔化，進(jìn)入溶池，構(gòu)成焊縫填充金屬。也有焊條藥皮摻合金粉末，提高焊縫的機(jī)械性能。

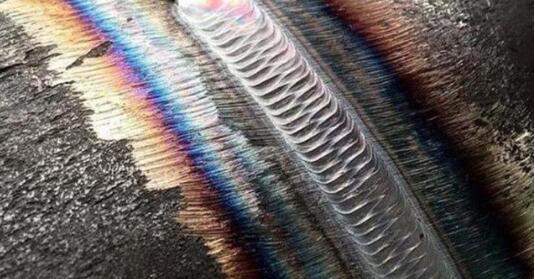

氬弧焊：用工業(yè)鎢或活性鎢作不熔化電級(jí)，惰性氣體氬氣作保護(hù)氣的焊接方法。簡(jiǎn)稱TIG。鎢極氬弧焊就是以氬氣作為保護(hù)氣體，鎢極作為不熔化極，借助鎢電極與焊件之間產(chǎn)生的電弧，加熱熔化母材（同時(shí)添加焊絲也被熔化）實(shí)現(xiàn)焊接的方法。氬氣用于保護(hù)焊縫金屬和鎢電極熔池，在電弧加熱區(qū)域不被空氣氧化。

(1) 能焊接除熔點(diǎn)非常低的鋁錫外的絕大多數(shù)的金屬和合金。

(2) 交流氬弧焊能焊接化學(xué)性質(zhì)比較活潑和易形成氧化膜的鋁及鋁鎂合金。

(3) 焊接時(shí)無(wú)焊渣、無(wú)飛濺。

(4) 能進(jìn)行全方位焊接，用脈沖氬弧焊可減小熱輸入，適宜焊0.1mm不銹鋼

(5) 電弧溫度高、熱輸入小、速度快、熱影響面小、焊接變形小。

(6) 填充金屬和添加量不受焊接電流的影響。



電焊、氣保焊和氬弧焊的區(qū)別？氬弧焊適用焊接范圍

適用于碳鋼、合金鋼、不銹鋼、難熔金屬鋁及鋁鎂合金、銅及銅合金、鈦及鈦合金，以及超薄板0.1mm，同時(shí)能進(jìn)行全方位焊接，特別對(duì)復(fù)雜焊件難以接近部位等等。

二氧化碳?xì)怏w保護(hù)焊：用金屬焊絲作為熔化電極，惰性氣體（CO2）作保護(hù)的弧焊 接方法。簡(jiǎn)稱MAG。

CO2電弧焊是一種高效率的焊接方法，以CO2氣體作保護(hù)氣體，依靠焊絲與焊件之間的電弧來(lái)熔化金屬的氣體保護(hù)焊的方法稱CO2焊。這種焊接法都采用焊絲自動(dòng)送絲，敷化金屬量大，生產(chǎn)效率高，質(zhì)量穩(wěn)定。因此，在國(guó)內(nèi)外獲得廣泛應(yīng)用，與其它電弧焊相比有以下特點(diǎn)：

1、 生產(chǎn)效率高 CO2電弧焊穿透力強(qiáng)，熔深大、而且焊絲熔化率高，所以熔敷速度快、生產(chǎn)效率可比手工電弧焊高3倍。

2、 焊接成本低 CO2焊的成本只有埋弧焊與手工電弧焊成本的40%-50%。

3、 消耗能量低 CO2電弧焊和藥皮焊條相比3mm厚鋼板對(duì)接焊縫，每米焊縫的用電降低30%，25mm鋼板對(duì)接焊縫時(shí)用電降低60% 。

4、 適用范圍寬 不論何種位置都可以進(jìn)行焊接，薄板可焊到1mm，最厚幾乎不受限制（采用多層焊）。而且焊接速度快、變形小。

5、 抗銹能力強(qiáng) 焊縫含氫量低抗裂性能強(qiáng)。

6、 焊后不需清渣，引弧操作便于監(jiān)視和控制，有利于實(shí)現(xiàn)焊接過(guò)程機(jī)械化和自動(dòng)化

一、手弧焊：使用焊鉗夾住焊條進(jìn)行焊接的方法；手工電弧焊，簡(jiǎn)稱手弧焊。

二、氣保焊：用金屬焊絲作為熔化電極，惰性氣體（CO2）作保護(hù)的弧焊接方法。簡(jiǎn)稱MAG。

三、氬弧焊：用工業(yè)鎢或活性鎢作不熔化電級(jí)，惰性氣體氬氣作保護(hù)氣的焊接方法。簡(jiǎn)稱TIG。



一、手弧焊利用焊條與工作之間建立起來(lái)的穩(wěn)定燃燒的電弧，使焊條和工件熔化，從而獲得牢固的焊接接頭。

二、氣保焊是一種高效率的焊接方法，以CO2氣體作保護(hù)氣體，依靠焊絲與焊件之間的電弧來(lái)熔化金屬的氣體保護(hù)焊的方法稱CO2焊。這種焊接法都采用焊絲自動(dòng)送絲，敷化金屬量大，生產(chǎn)效率高，質(zhì)量穩(wěn)定。

三、鎢極氬弧焊就是以氬氣作為保護(hù)氣體，鎢極作為不熔化極，借助鎢電極與焊件之間產(chǎn)生的電弧，加熱熔化母材（同時(shí)添加焊絲也被熔化）實(shí)現(xiàn)焊接的方法。氬氣用于保護(hù)焊縫金屬和鎢電極熔池，在電弧加熱區(qū)域不被空氣氧化。



CO2焊的的特點(diǎn)是：成本便宜、生產(chǎn)效率高。但是存在飛濺量大、成型差的缺點(diǎn)，因而有些焊接工藝采用普通MIG／MAG焊。



電焊、氣保焊和氬弧焊的區(qū)別？普通MIG／MAG焊是以惰性氣體保護(hù)或以富氬氣體保護(hù)的弧焊方法，而CO2焊卻具有強(qiáng)烈的氧化性，這就決定了二者的區(qū)別和特點(diǎn)。



　　與CO2焊相比MIG／MAG焊的主要優(yōu)點(diǎn)如下：

　　1) 飛濺量減少50％以上。在氬或富氬氣體保護(hù)下的焊接電弧穩(wěn)定，不但射滴過(guò)渡與射流過(guò)渡時(shí)電弧穩(wěn)定，而且在小電流MAG焊的短路過(guò)渡情況下，電弧對(duì)熔滴的排斥作用較小，從而保證了MIG／MAG焊短路過(guò)渡的飛濺量減少50％以上。

　　2) 焊縫成形均勻、美觀。由于MIG／MAG焊熔滴過(guò)渡均勻、細(xì)微、穩(wěn)定，所以焊縫成形均勻、美觀。

　　3) 可以焊接許多活潑金屬及其合金。電弧氣氛的氧化性很弱，甚至無(wú)氧化性，MIG／MAG焊不但可以焊接碳鋼、高合金鋼，而且還可以焊接許多活潑金屬及其合金，如：鋁及鋁合金、不銹鋼及其合金、鎂及鎂合金等。

　　4) 大大地提高了焊接工藝性、焊接質(zhì)量和生產(chǎn)效率。





二氧化碳保護(hù)焊全稱二氧化碳?xì)怏w保護(hù)電弧焊。保護(hù)氣體是二氧化碳（有時(shí)采用CO2+Ar的混合氣體），主要用于手工焊。由于二氧化碳?xì)怏w的熱物理性能的特殊影響，使用常規(guī)焊接電源時(shí)，焊絲端頭熔化金屬不可能形成平衡的軸向自由過(guò)渡，通常需要采用短路和熔滴縮頸爆斷。



因此，與MIG焊自由過(guò)渡相比，飛濺較多。但如采用優(yōu)質(zhì)焊機(jī)，參數(shù)選擇合適，可以得到很穩(wěn)定的焊接過(guò)程，使飛濺降低到最小的程度。



由于所用保護(hù)氣體價(jià)格低廉，采用短路過(guò)渡時(shí)焊縫成形良好，加上使用含脫氧劑的焊絲即可獲得無(wú)內(nèi)部缺陷的質(zhì)量焊接接頭。因此這種焊接方法已成為黑色金屬材料最重要焊接方法之一。



冷焊機(jī)為智能修補(bǔ)機(jī)械設(shè)備產(chǎn)品，是針對(duì)廣大模具業(yè)、鑄造業(yè)、電器制造業(yè)、醫(yī)療器械、汽車(chē)、造船、鍋爐、建筑、鋼構(gòu)、橋梁建設(shè)等行業(yè)改良生產(chǎn)，具有廣泛的適用性。在國(guó)內(nèi)是廣大中小企業(yè)的首選修補(bǔ)設(shè)備。

修補(bǔ)原理



智能冷焊機(jī)是通過(guò)微電瞬間放電產(chǎn)生的高熱能將專用焊絲熔覆到工件的破損部位，與原有基材牢固熔接，焊后只需經(jīng)過(guò)很少打磨拋光的后期處理。



工作原理



智能修補(bǔ)冷焊機(jī)的原理是，利用充電電容，以10－3～10–1秒的周期，10－6～10–5秒的超短時(shí)間放電。電極材料與工件接觸部位會(huì)被加熱到8000～25000°C，等離子化狀態(tài)的熔融金屬以冶金的方式過(guò)渡到工件的表層。堆焊到工件表面的涂層或堆焊層，由于與母材之間產(chǎn)生了合金化作用，向工件內(nèi)部擴(kuò)散，熔滲，形成了擴(kuò)散層，得到了高強(qiáng)度的結(jié)合。

實(shí)現(xiàn)冷焊



放電時(shí)間（Pt）與下一次放電間隔時(shí)間（It）相比極短，機(jī)器有足夠的相對(duì)停止時(shí)間，熱量會(huì)通過(guò)工件基本體擴(kuò)散到外界，因此工件的被加工部位不會(huì)有熱量的聚集。雖然工件的升溫幾乎停留在室溫，可是由于瞬時(shí)熔化的原因，電極尖端的溫度可以達(dá)到25000°C左右。



結(jié)合強(qiáng)度



電焊、氣保焊和氬弧焊的區(qū)別？利用智能修補(bǔ)冷焊機(jī)進(jìn)行修補(bǔ)堆焊時(shí)，既然熱輸入低，為什么結(jié)合強(qiáng)度還很大。這是因?yàn)楹笚l瞬間產(chǎn)生金屬熔滴，過(guò)渡到與母材金屬的接觸部位，同時(shí)由于等離子電弧的高溫作用，表層深處開(kāi)成像生了根一樣的強(qiáng)固的擴(kuò)散層。呈現(xiàn)出高結(jié)合性，不會(huì)脫落。



優(yōu)點(diǎn)



1、設(shè)計(jì)合理，自由調(diào)節(jié)?？筛鶕?jù)不同金屬材質(zhì)選用不同檔放電頻率，以達(dá)到最佳修補(bǔ)效果。



2、熱影響區(qū)域小。堆覆的瞬間過(guò)程中無(wú)熱輸入，因而無(wú)變形，咬邊和殘余應(yīng)力。不會(huì)產(chǎn)生局部退火，修復(fù)后不需要重新熱處理。



3、極小的焊補(bǔ)沖擊 ，本焊機(jī)在焊補(bǔ)過(guò)程中克服了普通氬弧焊對(duì)工件周邊產(chǎn)生沖擊的現(xiàn)象。對(duì)沒(méi)有余量的工件加工面也可進(jìn)行修補(bǔ)。



4、修復(fù)精度高：堆焊厚度從幾微米到幾毫米，只需打磨，拋光。



5、熔接強(qiáng)高：由于充分滲透到工件表面材料產(chǎn)生極強(qiáng)的結(jié)合力。



6、攜帶方便：重量輕（28公斤），220V電源，無(wú)工作環(huán)境要求。



7、經(jīng)濟(jì)性：在現(xiàn)場(chǎng)立刻修復(fù)，提高生產(chǎn)效率，節(jié)省費(fèi)用。



8、一機(jī)多用：可進(jìn)行堆焊，表面強(qiáng)化等功能。通過(guò)調(diào)節(jié)放電功率和放電頻率可獲得要求 的堆焊和強(qiáng)化的厚度的光潔度。



9、堆焊層硬度及補(bǔ)材多樣性：



氬弧焊在主回路、輔助電源、驅(qū)動(dòng)電路、保護(hù)電路等方面的工作原理是與手弧焊是相同的。在此不再多敘述，而著重介紹氬弧焊機(jī)所特有的控制功能及起弧電路功能。



氬弧焊按照電極的不同分為熔化極氬弧焊和非熔化極氬弧焊兩種。



非熔化極



電焊、氣保焊和氬弧焊的區(qū)別？工作原理及特點(diǎn)：非熔化極氬弧焊是電弧在非熔化極（通常是鎢極）和工件之間燃燒，在焊接電弧周?chē)鬟^(guò)一種不和金屬起化學(xué)反應(yīng)的惰性氣體（常用氬氣），形成一個(gè)保護(hù)氣罩，使鎢極端部、電弧和熔池及鄰近熱影響區(qū)的高溫金屬不與空氣接觸，能防止氧化和吸收有害氣體。從而形成致密的焊接接頭，其力學(xué)性能非常好。



熔化極



工作原理及特點(diǎn) ：焊絲通過(guò)絲輪送進(jìn)，導(dǎo)電嘴導(dǎo)電，在母材與焊絲之間產(chǎn)生電弧，使焊絲和母材熔化，并用惰性氣體氬氣保護(hù)電弧和熔融金屬來(lái)進(jìn)行焊接的。
